大型储罐吊装中焊罐电动草莓视频网址数量及提升杆长度的计算方法

（1）受力分析，确定电动草莓视频网址数量。

①根据现场施工工具选用 20t 电动草莓视频网址，单台额定起重量20000kg。

②提升最大重量 G=Gb+Gd+Gf=206000kg式中：Gb 为储罐壁板 182000kg；Gd 为储罐顶盖 16000kg；Gf 为加强圈及附属件 8000kg。

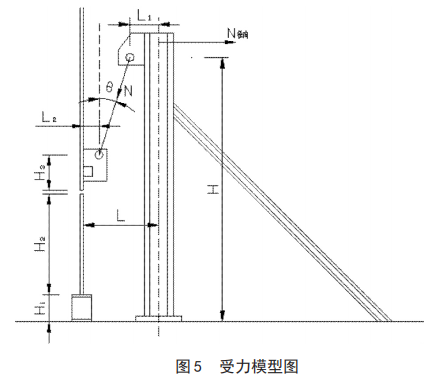

③电动草莓视频网址最大受力总和 N=μG/cosθ式中：μ 为电动草莓视频网址的安全系数 1.5；θ 为电动草莓视频网址与壁板的夹角，θ 越大 N 越大, 即电动草莓视频网址受力随着提升高度的增加而增大，按最大提升高度计算。θ=arctan(L-L1-L2)/（H-H1-H2-H3）；L 为立柱中心距壁板内侧距离 600mm；L1 为立柱中心距上吊耳中心距离 180mm；L2 为壁板内侧距下吊耳中心距离 220mm；H 为立柱高度4000mm；H1 为临时座垫高度 300mm；H2 为最大壁板高度（亦是最大提升高度）2200mm；H3 为下吊耳高度 400mm经过计算θ=arctan (L-L1-L2)/（H-H1-H2-H3）=arctan

(600-180-220)/（4000-300-2200-400）=arctan200/1100=10.3°,从而得出 N=μG/cosθ=1.5×206000kg/cos10.3°=314061kg

④电动和草莓视频网址数量计算 n=N/Ge式中：Ge 为电动草莓视频网址额定起重量；得出 n=N/Ge=314056kg

/20000kg=15.7，取整为16。

（2）提升杆选用及其稳定性校核。提升杆的稳定性是关系到施工安全的重要因素。提升杆受径向和轴向力。横向拉杆及斜撑杆力 N 径向平衡了电动草莓视频网址的水平分力 （N×sinθ），故提升杆受力可近似考虑为竖直压力，故提升杆受到外力为轴向压力。

①提升杆受力 P=G/n=206000kg/16=12875kg

②提升杆临近力 Plj=π2EI/L2

式中：E 为弹性模量。碳钢弹性模量为 210×109N/m2；I 为压杆最小惯性矩。钢管 I=π（D4

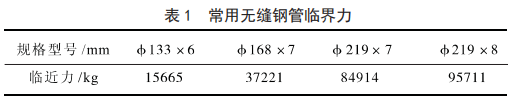

-d）/64，D 为钢管外径，d 为钢管内 4径；L 为压杆长度。此提升杆为一端固定，一端自由，取 L=2H。通过计算，得出部分常用无缝钢管临界力见表 1。

③为保证提升杆稳定，需 Plj≥μP

式中：μ 为安全系数，一般取 2.5～5；故 Plj 最小为Plj=μP=2.5×12875kg =32187.5kg。

④通过受力分析，在确保安全稳定的情况下，考虑施工成本等因素，选用无缝钢管 φ168×7。
